אופטימיזציה טופולוגית בהדפסת תלת מימד
ערן סדן
שימש כמוקד ידע צה"לי וקול מוביל במערכת הביטחון בהדפסות תלת מימד, מנהל מפעל ומכשיר מהנדסים ומתכננים בתחום.
מייסד Additive Pro Academy
אופטימיזציה טופולוגית (Topology Optimization) היא אחת מטכניקות התכן המתקדמות ביותר העומדות כיום לרשות מהנדסים ומתכננים מכאניים.
במקום להתחיל מתכנון גיאומטרי ולאחר מכן לבדוק אם הוא עומד בדרישות, התהליך מתחיל מהגדרת מטרות הנדסיות כמו עומסים, אילוצי תכן, תנאי תמיכה ודרישות ביצועים. לאחר מכן, אלגוריתם מתמטי מחשב היכן החומר באמת נחוץ והיכן ניתן להסירו.
התוצאה - מבנה יעיל יותר מבחינה מבנית, קל יותר במשקל, וחסכוני יותר בחומר (וכשמדובר בהדפסה, לרוב גם בעלות הייצור), מבלי לפגוע בדרישות החוזק או הקשיחות.
בעבר, מרבית התכנונים שנוצרו באמצעות אופטימיזציה טופולוגית היו קשים מאוד או בלתי אפשריים לייצור בשיטות מסורתיות. כיום, עם התפתחות טכנולוגיות הדפסת התלת מימד, ניתן לייצר רבות מאותן גיאומטריות מורכבות, ואפילו בקלות.
במאמר זה נסקור מהי אופטימיזציה טופולוגית, כיצד היא פועלת, מדוע הדפסת תלת־ממד הפכה אותה לכלי מעשי, ואילו שיקולים חשוב לקחת בחשבון כאשר מתכננים חלקים המיועדים לייצור בהדפסה.
מהי אופטימיזציה טופולוגית?
אופטימיזציה טופולוגית (Topology Optimization) היא שיטת תכן חישובית שמטרתה למצוא את חלוקת החומר האופטימלית בתוך מרחב תכנון מוגדר.
הדבר קורה דרך שימוש בתוכנות מתקדמות, שמזינים להן גיאומטריה של חלק מסויים (אותו חלק שנרצה לבצע עליו את האופטימיזציה), מגדירים עומסים, ריתומים, תנאי שפה רלוונטיים לבעיה וכמובן תחומים שבהם לא נרצה להוריד חומר (איזורי התממשקות, ברגים וכו'), והתוכנה מוציאה כפלט גיאומטריה חדשה, בעלת אופטימיזציית משקל, או קשיחות בהתאם למה שהגדרנו בתור יעד.
במקום שהמהנדס יקבע מראש את צורת החלק, הוא מגדיר את מעטפת התכנון, תנאי ההעמסה, נקודות הקיבוע ודרישות הביצועים. לאחר מכן, אלגוריתם האופטימיזציה מחשב היכן החומר נדרש לצורך נשיאת העומסים, והיכן ניתן להסירו מבלי לפגוע בתפקוד המבני של החלק.
התוצאה היא גיאומטריה יעילה יותר מבחינה הנדסית, אשר משתמשת בכמות חומר קטנה יותר תוך שמירה על רמת החוזק והקשיחות הנדרשת.
כיצד מתבצע תהליך האופטימיזציה הטופולוגית?
לאחר שהוגדרו דרישות התכן, האלגוריתם מתחיל לחפש את חלוקת החומר היעילה ביותר. כדי להגיע לתוצאה, התהליך עובר מספר שלבים עיקריים:
1. הגדרת גבולות התכנון
בשלב הראשון קובעים את מעטפת העבודה של האלגוריתם - כלומר, באילו אזורים מותר לו לבצע שינויים ובאילו אזורים הגיאומטריה חייבת להישאר כפי שהיא. כך נשמרים מאפיינים פונקציונליים כמו חיבורים, קדחים ומשטחי מגע.
2. תיאור תנאי העבודה
כעת מתארים לתוכנה כיצד החלק צפוי לעבוד במציאות: אילו כוחות יפעלו עליו, כיצד הוא יעוגן למערכת ומהן המגבלות ההנדסיות שעליו לעמוד בהן. ככל שהגדרות אלו יהיו מדויקות יותר, כך גם תוצאת האופטימיזציה תהיה אמינה יותר.
3. בחירת יעד התכנון
לפני תחילת החישובים יש להחליט מה רוצים להשיג. במקרים רבים השאיפה היא להפחית משקל, אך ניתן גם להעדיף קשיחות גבוהה יותר, הפחתת מאמצים או עמידה במגבלת חומר מסוימת.
4. חיפוש הפתרון האופטימלי
בשלב זה האלגוריתם מבצע סדרה של חישובים ומשווה בין אינספור אפשרויות לחלוקת החומר. בכל מחזור הוא מזהה אזורים בעלי תרומה מבנית נמוכה ומפנה מהם חומר, עד שמתקבלת גיאומטריה העונה בצורה הטובה ביותר על היעדים שהוגדרו.
5. מעבר מרעיון תכנוני לחלק שניתן לייצר
התוצאה המתקבלת אינה תמיד מוכנה לייצור באופן מיידי. בדרך כלל נדרש לעבד את המודל, להתאים אותו למערכת ה־CAD, לוודא שהוא עומד בדרישות ההנדסיות, ורק לאחר מכן להכין אותו לתהליך הייצור, בין אם מדובר בהדפסת תלת־ממד ובין אם בשיטה אחרת.
מדוע אופטימיזציה טופולוגית הפכה למעשית רק בעידן הדפסות התלת מימד?
אופטימיזציה טופולוגית אינה טכנולוגיה חדשה. האלגוריתמים שעליהם היא מבוססת קיימים כבר עשרות שנים, אך במשך תקופה ארוכה השימוש בה בתעשייה היה מוגבל. הסיבה לכך לא הייתה איכות האלגוריתמים, אלא הקושי לייצר את הגיאומטריות שהם יצרו באמצעות שיטות הייצור המסורתיות.
עיבוד שבבי
בעיבוד שבבי החלק מיוצר באמצעות הסרת חומר מגוש גלם. לכן, כלי החיתוך חייב להיות מסוגל להגיע לכל אזור שמעובד. גיאומטריות מורכבות הכוללות חללים פנימיים, הסתעפויות או אזורים סגורים מקשות על הגישה של כלי העיבוד, ולעיתים אינן ניתנות לייצור כלל.
גם כאשר הייצור אפשרי, הוא עשוי לדרוש מספר רב של סט־אפים וכלים מיוחדים, מה שמייקר ומאריך את התהליך באופן משמעותי.
יציקות
גם ביציקה קיימות מגבלות תכן שיש להביא בחשבון. החלק חייב להיות מתוכנן כך שניתן יהיה להוציאו מהתבנית, ולכן נדרשות זוויות שחרור מתאימות. בנוסף, יש להימנע מגיאומטריות שעלולות ללכוד את התבנית או להקשות על יצירת הליבות.
גיאומטריות מורכבות שמתקבלות מאופטימיזציה טופולוגית מחייבות לעיתים תבניות מסובכות ויקרות, ולעיתים אינן ישימות כלל.
הזרקת פלסטיק
בהזרקת פלסטיק מגבלות התכן דומות במידה רבה לאלו של יציקה. יש לשמור על כיוון חליצה ברור, להימנע ככל האפשר מ־Undercuts ולתכנן עוביי דופן אחידים כדי למנוע עיוותים ופגמים בתהליך ההזרקה.
כתוצאה מכך, לעיתים קרובות יש לפשט את הגיאומטריה שהתקבלה מהאופטימיזציה משמעותית כדי שניתן יהיה לייצר אותה באמצעות תבנית.
כיצד הדפסת תלת־ממד משנה את התמונה?

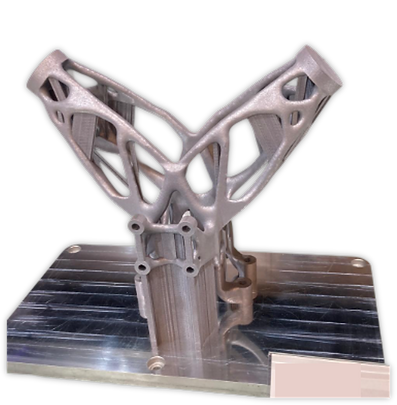

בניגוד לשיטות הייצור המסורתיות, הדפסה בתלת־ממד מייצרת את החלק שכבה אחר שכבה ואינה דורשת כלי חיתוך או תבניות. לכן, ניתן לייצר גיאומטריות מורכבות בהרבה, כולל חללים פנימיים, מבנים אורגניים והסתעפויות, שלעיתים אינן מעשיות בשיטות ייצור אחרות.
משמעות הדבר היא שכיום ניתן לייצר חלקים הקרובים הרבה יותר לתוצאה שחישב אלגוריתם האופטימיזציה, מבלי לבצע פשרות משמעותיות בגיאומטריה כדי להתאים אותה לתהליך הייצור.
כמה משקל ניתן להפחית באמצעות אופטימיזציה טופולוגית?
אין תשובה אחת שמתאימה לכל המקרים. שיעור הפחתת המשקל תלוי בגיאומטריה ההתחלתית, בתנאי ההעמסה, במטרות התכן ובמגבלות הייצור.
בפרויקטים מתועדים מהתעשייה דווח על הפחתות משקל של כ־20% ועד 40% ברכיבים מבניים, תוך שמירה על דרישות החוזק והקשיחות. במקרים מסוימים, כאשר החלק המקורי תוכנן באופן שמרני במיוחד, ניתן להגיע להפחתת משקל גדולה אף יותר.
עם זאת, חשוב לזכור שאופטימיזציה טופולוגית אינה נועדה להפחית משקל בכל מחיר. מטרתה היא להסיר חומר מאזורים שאינם תורמים משמעותית לביצועי החלק, תוך שמירה על העמידות והפונקציונליות הנדרשות.
בפועל, הצלחת התהליך תלויה בעיקר בהגדרת תנאי ההעמסה, באיכות המודל ההנדסי ובבחירת שיטת הייצור המתאימה.
בפועל: אם הצלחנו להפחית 20–30% ממשקל החלק מבלי לפגוע בביצועים, לרוב מדובר בתוצאה מצוינת. כאשר מתקבלים ערכים גבוהים יותר, הם בדרך כלל מעידים על כך שהתכן המקורי היה שמרני במיוחד או שלא נוצל בצורה מיטבית (כמובן שחשוב מאוד לשים לב שהגדרת העומסים ותנאי השפה נכונים, על מנת להימנע מפלט שקרי - כמו בכל אנליזה).
יישומים נפוצים לאופטימיזציה טופולוגית - חלוקה לתחומים
אופטימיזציה טופולוגית אינה מתאימה לכל רכיב. במקרים שבהם הגיאומטריה פשוטה או שהמשקל אינו מהווה שיקול משמעותי, התועלת שלה עשויה להיות מוגבלת. לעומת זאת, כאשר קיימים עומסים מורכבים, דרישה להפחתת משקל או מגבלות חומר, השיטה יכולה להוביל לשיפור משמעותי בביצועי החלק.
תעשיית התעופה והחלל
בתעשיית התעופה כל גרם משפיע על צריכת הדלק ועל עלויות התפעול. לכן, רכיבים מבניים כמו תושבות, מחברים ותומכים הם מועמדים מצוינים לאופטימיזציה טופולוגית. הפחתת משקל ברכיב בודד עשויה להצטבר לחיסכון משמעותי כאשר מדובר במאות או אלפי רכיבים במטוס.
רחפנים וכלי טיס בלתי מאוישים (UAV)
בתחום הרחפנים, משקל הוא אחד הפרמטרים המשפיעים ביותר על ביצועי המערכת. הפחתת מסת הרכיבים מאפשרת להאריך את זמן הטיסה, להגדיל את כושר הנשיאה או לשלב סוללה גדולה יותר מבלי להגדיל את המשקל הכולל של הכלי.
אופטימיזציה טופולוגית מאפשרת לתכנן רכיבים מבניים, כגון זרועות, תושבות למנועים, מתקני נשיאה ומארזים, כך שישתמשו בכמות החומר המינימלית הנדרשת תוך שמירה על החוזק והקשיחות הנחוצים לעמידה בעומסים וברעידות במהלך הטיסה.
תעשיית הרכב
גם בתחום הרכב קיים איזון מתמיד בין חוזק, משקל ועלות. שימוש באופטימיזציה טופולוגית מאפשר לתכנן רכיבים קלים יותר, לשפר את יעילות הרכב ובמקרים מסוימים אף להפחית את צריכת האנרגיה או להגדיל את טווח הנסיעה ברכבים חשמליים.
רובוטיקה ואוטומציה
במערכות רובוטיות כל הפחתת משקל בזרוע, במתקן אחיזה או במכלול נע יכולה לשפר את ביצועי המערכת. מסה נמוכה יותר מאפשרת תאוצה גבוהה יותר, מפחיתה עומסים על המנועים ומשפרת את היעילות האנרגטית של המערכת.
ציוד רפואי
בתחום הרפואי נעשה שימוש באופטימיזציה טופולוגית לפיתוח שתלים, אביזרים אורתופדיים ורכיבים נוספים שבהם נדרש שילוב של משקל נמוך, חוזק גבוה והתאמה לדרישות פונקציונליות מורכבות.
שיקולים חשובים בתכנון חלקים שעברו אופטימיזציה טופולוגית
למרות שאופטימיזציה טופולוגית מסוגלת לייצר גיאומטריות יעילות במיוחד, התוצאה המתקבלת אינה תמיד מוכנה לייצור באופן מיידי. כדי להפיק את המרב מהתהליך, חשוב להביא בחשבון מספר שיקולים כבר בשלבי התכנון.
עריכת מודל ה - CAD באופן "ידני"
במקרים רבים, תוצאת האופטימיזציה מתקבלת כמודל רשת (Mesh) ולא כמודל CAD פרמטרי. לכן, לפני הייצור נדרש בדרך כלל לשחזר את הגיאומטריה, לבצע התאמות הנדסיות ולוודא שהמודל מוכן לתהליך הייצור שנבחר תוך כדי מידול פרמטרי סטנדרטי שמחקה את פלט האופטימיזציה ככל הניתן.
מדובר בתהליך שיכול להיות ארוך ולגזול זמן, לכן יש לקחת זאת בחשבון בניהול הפרוייקט.
אימות הנדסי
גם לאחר שהתקבלה גיאומטריה אופטימלית, מומלץ (ואף חובה) לבצע אנליזת חוזק נוספת על המודל הפרמטרי שנוצר. שלב זה מאפשר לוודא שהחלק אכן עומד בדרישות התכן לפני המעבר לייצור ו"לתפוס על חם" טעויות שהיו יכולות להתרחש באופטימיזציה עצמה שהביאו לפלט שגוי ומטעה לכאורה.
התחשבות במנח ההדפסה
בהדפסה כמו בהדפסה, מנח ההדפסה משפיע על החוזק המכני, איכות פני השטח וזמן הייצור. לכן, כדאי להתאים את כיוון ההדפסה עוד בשלב התכנון, ולא רק לאחר סיום האופטימיזציה.
התחשבות בתהליך הייצור וטכנולוגיית ההדפסה המתאימה
גם הדפסת תלת־ממד אינה פטורה לחלוטין ממגבלות. יש להתחשב בגורמים כמו Overhangs, הצורך בתמיכות, עובי דופן מינימלי וגודל הפרטים שניתן לייצר בצורה אמינה. התעלמות מאותן מגבלותו עלולה להוביל לחלק שקשה מאוד לייצר, והדבר יביא לחוסר שביעות רצון מהתוצר.
בעוד שגיאומטריה מסויימת שנוצרת כפלט מהאופטימיזציה יכולה להתאים מאוד לייצור בטכנולוגיית הדפסה אחת למשל, היא לאו דווקא תתאים לאחרת מהסיבות שצויינו ובנוסף לגורמים נוספים - טיפולים אוחרים, תהליכים משלימים וכו'
כאן, בדומה למקרים רבים ונפוצים אחרים, מצוי ההבדל והיתרון של מהנדסים ומתכננים שמבינים ומכירים את תהליכי ההדפסה השונים לעומק, מכל המשתמע מכך.
סיכום
אופטימיזציה טופולוגית מאפשרת למהנדסים לתכנן רכיבים קלים, יעילים וחזקים יותר באמצעות חלוקת חומר חכמה בהתאם לעומסים ולדרישות התכן. בעוד שבעבר הגיאומטריות שהתקבלו היו קשות לייצור בשיטות מסורתיות, התפתחות הייצור האדיטיבי הפכה אותן לישימות במגוון רחב של יישומים.
כאשר משלבים בין הגדרה נכונה של תנאי העבודה, כלי אופטימיזציה מתקדמים וטכנולוגיית ייצור מתאימה, ניתן להגיע לרכיבים המציעים שיפור משמעותי ביחס שבין משקל, חוזק וביצועים.
עם זאת, לא מדובר ב"קסם" ואין פטור או מנוס מלהבין לעומק את תהליכי ההדפסה השונים, תוך התאמת התכן באופן ייחודי לאותה שיטת הדפסה מיועדת, תוך התחשבות בכל התהליך - החל מבחירת חומר הגלם המתאים, מנח ההדפסה ותכן נכון, ועד לטיפולים האוחרים והתהליכים המשלימים.
